CAD看图技巧

搞工程的天天跟CAD打交道，我们不一定用它来画图，但肯定会用它来看图。

CAD画图有各种各样的技巧，用的好大大提高效率，然后，用CAD看图也有一定的技巧，用的好，让你看图轻松很多。

什么，看图也有技巧，这是真的，一点都不骗你，下面，我来讲讲这到底是什么神器。

一、视口：

通常情况下，我们一次只能看一张图，但是有了视口，我们一次可以看几次图，二张，三张，甚至四张。每个视口都是一个独立的，如同在一个电脑屏幕上，生成了多块屏幕，彼比是独立的。

比如，我们要同时打开平面图与立面图，两张图对比看，我们就可以建立两个视口，一个视口打开平面图，一个视口打开立面图。

左视口是平面图，右视口是立面图。

如果要同时看平面图，立面图，或者大样图，那我们就建立三个视口，一个视口打开平面图，一个视口打开立面图，一个视口打开大样图。

建立视口的方法就是，在模型空间下，点击菜单：视图-----视口，在视口菜单里，你可以看到，建立一个，二个，三个，四个视口。就是这么简单。

命令：vports

二、重生成：

打开CAD图，是不是经常会发现画的明明是圆，显示的却是多边形，明明是虚线，显示却是实线，这时候用RE即重生成命令，刷新下，就会看到圆显示的是圆，虚线是虚线了。

命令：RE

三、全屏显示：

是不是总是嫌自己的电脑屏幕太小了，想让自己的屏幕变大一点，你可以隐藏CAD的工具栏，状态栏等，使用快捷键Ctrl+0一键搞定，那些你不想看到的这个栏，那个栏，一下子全部隐藏了，CAD的模型空间就变大了很多，或者点击菜单：工具----全屏显示。

快捷键：Ctrl+0

四、图层工具：

CAD里有个图层管理器，如下图，在这个管理器里，显示了所有的图层，以及这个图层相关的属性，在图层管理器里你可以各种操作，比如：打开，关闭一个图层，也可以锁定和冻结一个图层。但是，在图层管理器里操作，并不是那么显眼，看到那么多的英文字母图层，我们并不知道这代表的是什么图，也不知道我操作的是什么图层。

命令：LA，打开图层管理器

CAD是非常人性化的，于是它给我们开发了一个图层工具，有很多命令，可以实现图层管理器当中的功能。我们在模型空间，不用打开图层管理器，只需要使用图层工具命令，想关闭什么图层，就只需要点击一下所在图层的某个对象；想锁定什么图层，就只需要点击一下所在图层的某个对象；想打开图层呢，输入命令，一次性给你全开了。是不是非常方便，显而已见。

1.图层关闭功能：

命令：Layoff，或点击菜单：格式----图层工具----图层关闭。

点击选定对象的图层，那么该对象的图层就不可见了。比如如下图：

我要关闭轴线，标注，以及一些文字图层，在模型空间，打开Layoff命令后，点击相应的对象，相应对象的图层就关闭了。结果如下，CAD图是不是简洁了很多，我不想看的图，都被我用Layoff命令给关闭了。

2.打开所有图层：

命令：LayOn，或点击菜单：格式----图层工具----打开所有图层。

打开这个命令后，所有的图层，包括刚才自己关闭的图层，就全部被我显示了。是不是比在图层管理器里快多了。

3.图层隔离：

命令：LayISO，或点击菜单：格式----图层工具----图层隔离。

Layoff命令是你点击哪个对象，哪个对象所在的图层就全部关闭，但是，LayISO命令，却是你点击哪个对象，除点击的这个对象显示之外，其他没有点击的对象将全部关闭，或者说我把点击的这个对象所在的图层给隔离出来了。

还是上面的平面图，比如，我只需要显示轴线，墙体，标注，其他的全部不显示，那就用LayISO命令就行了，注意选择轴线，墙体，标注的时候，按住键盘的shift键多选哦。

有个我经常用的方法，比如，我数桩的个数时，一个大地下室那么多桩，一个一个数，数不清楚，怎么办，我用LayISO命令，隔离桩图层，关闭其他所有的图层之后，框选桩之后，桩的数量就出来了。图层如何不隔离，你是无法批量框选的，不然，你会把很多其他图层也会选中。

4.取消图层隔离：

命令：Layuniso，或点击菜单：格式----图层工具----取消图层隔离。

这个功能就是恢复由LayISO命令隔离的图层，简直就像魔术师，刚刚不见了的图层，一下子又全部显示出来了。

5.图层锁定：

命令：Laylck，或点击菜单：格式----图层工具----图层锁定。

这个功能就是把图层给锁定起来，锁定之后呢，图层不能编辑，什么叫不能编辑，就是修改菜单栏里的命令都不起作用了，不能移动，不能复制，不能删除，不能镜像，等等。没有锁定的图层，照样是能够编辑的。

但是，是可以绘制的，虽然图层被锁定，但是，我仍然还是可以在锁定的图层绘图的，当然绘的图也会被锁定。

这个命令，可以防止我们在看图的时候，误操作，将图纸变动了。

左边和右边本来是一样的图，但是我把轴线，标注锁定之后复制，只把除轴线、标注之外的图层复制到右边。轴线和标注被锁定，没有复制过来。

6.图层解锁：

命令：Layulk，或点击菜单：格式----图层工具----图层解锁。

这个功能图层锁定正好相反，把锁定的图层进行解锁。

7.图层冻结：

命令：Layfrz，或点击菜单：格式----图层工具----图层冻结。

这个功能有点类似于图层关闭，冻结之后，跟图层关闭一样，也是不可显示了。但是，那干嘛搞个图层冻结出来呢，不关闭不可以吗？

图层冻结的作用，还在于，在大型图形中，冻结不需要的图层将加快显示和重生成的操作速度，明白了吧。

另外，当前图层可以关闭，但是当前图层是不能被冻结的。

8.解冻所有图层：

命令：Laythw，或点击菜单：格式----图层工具----解冻所有图层。

这个功能与图层冻结正好相反，解冻所有的图层。

其实用来看图，以上8个命令，不一定全部用的上，可能只需二三个，就足够了，在这里全部讲出来，一是方便大家比对之间的区别，二是方便记忆。

基础操作之坐标标注

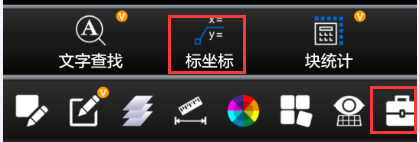

打开图纸后，点击最右侧的工具箱按钮，选择标注坐标功能。

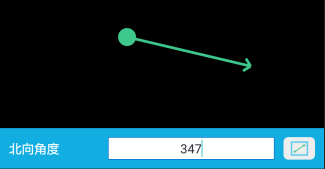

点击后，首先是需要选择北向角度，一般是默认的90度，如果需要修改，点击后面的按钮，选择在手机屏幕中点击两点，软件会自动计算这个两点直线的角度。或者直接点击90，手动输入数字。

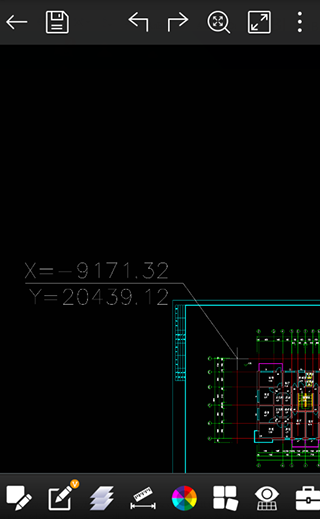

然后在图纸点击需要标注的位置，这个时候单指长按屏幕，可以弹出捕捉框，这样就可以根据捕捉点精确选择需要标注的位置。下方会显示对应的坐标点数字，如果确定坐标点正确，那么在需要标注坐标文字的地方点击一下，就会生成坐标标注。

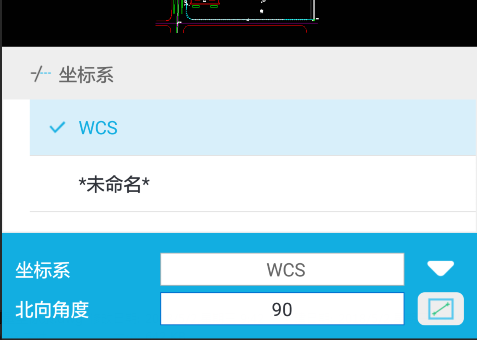

刚才这张图纸是世界坐标系，所以标注的时候自动按照世界坐标系的值进行标注，如果图纸是自定义坐标系，那么就会多了一个选择坐标系的界面，如果显示的坐标值和图纸中的坐标不一样，那么就选择另外一个坐标系试试。

常见问题

如何更改修改放大镜大小

更新时间：2025/2/13

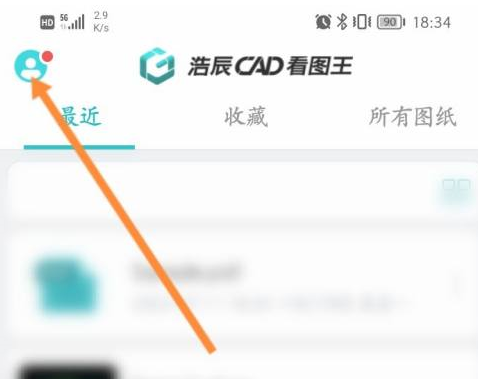

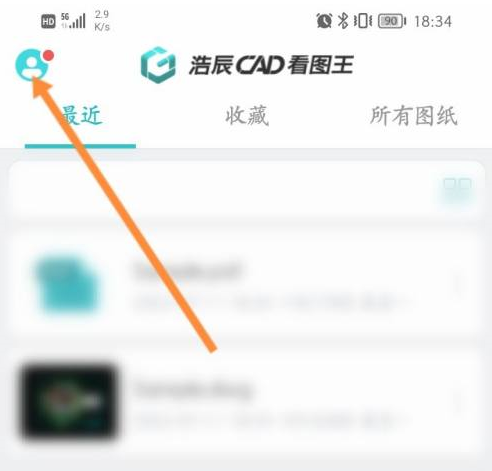

进入手机的CAD看图王的，点击左上角的头像图标。

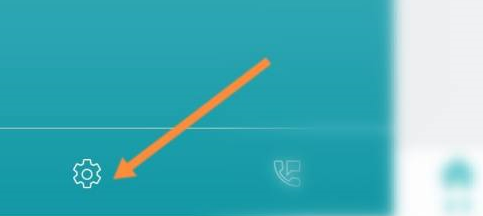

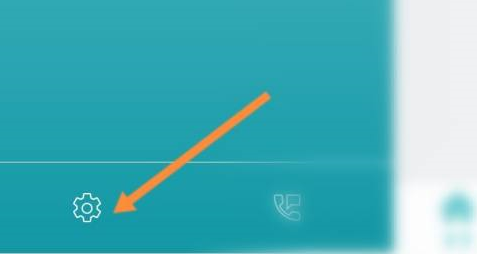

点击下面的设置图标。

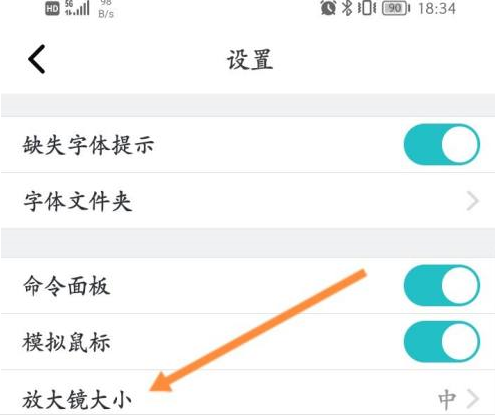

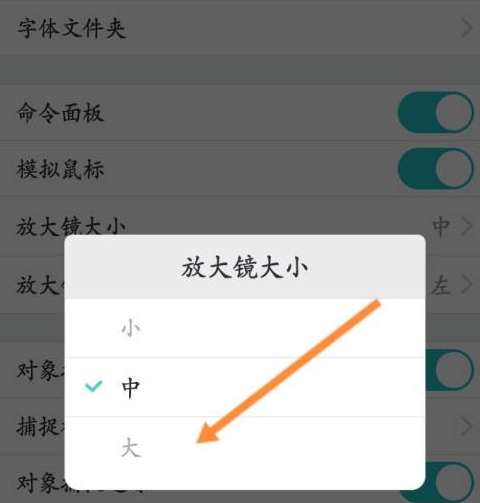

点击上面的放大镜大小选项。

最后选择放大镜的大小即可。

如何更改保存路径

更新时间：2025/2/13

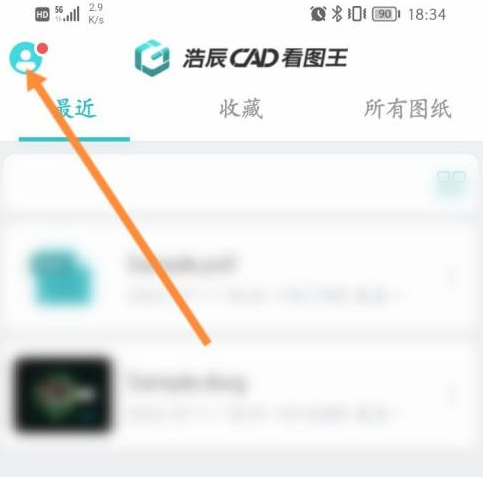

进入手机的CAD看图王的，点击左上角的头像图标。

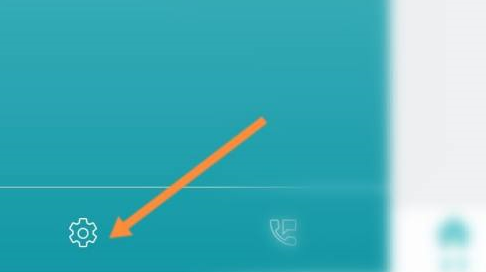

点击下面的设置图标。

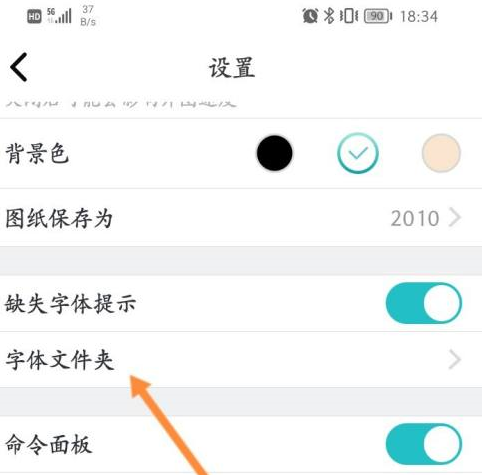

点击上面的字体文件夹选项。

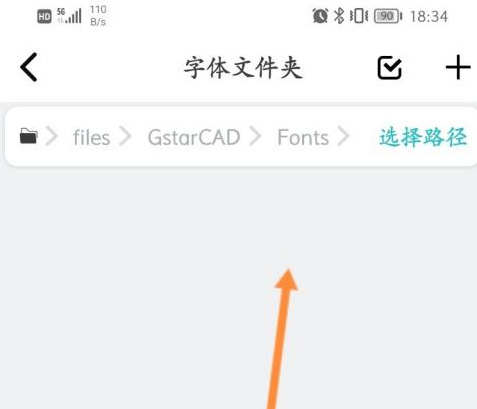

最后点击选择路径，来修改保存的路径。

如何更改背景颜色

更新时间：2025/2/13

首先进入手机的CAD看图王的，点击左上角的头像图标。

然后点击下面的设置图标。

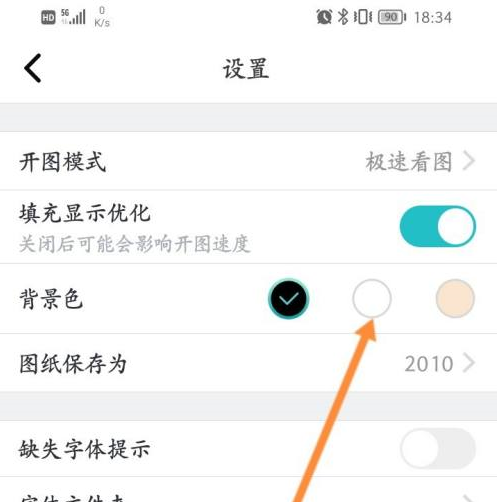

最后选择背景色，来修改背景颜色即可。

如何查看3d图纸模型

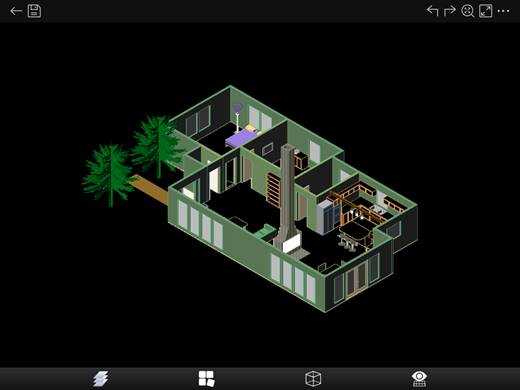

小编这里找到一张3D的图纸，用该软件打开就是这样的

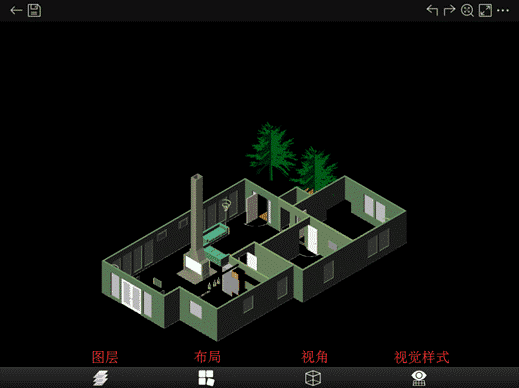

和二维的CAD看图王界面有点不一样，因为该软件检测到这是3D的图纸，直接切换到3D看图场景了，在3D模式下分别有：图层、布局、视角和视觉样式

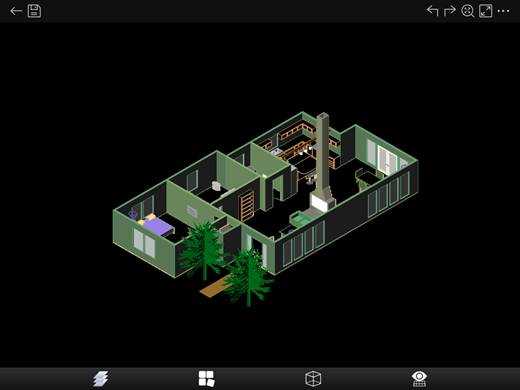

在3D看图模式下，您可以手动点击屏幕旋转您的图纸，立马360°全方位无死角的来观看，小编轻轻旋转了一下，图纸立马开始旋转

各个不同方位的情况都展示出来了

想看哪里看哪里

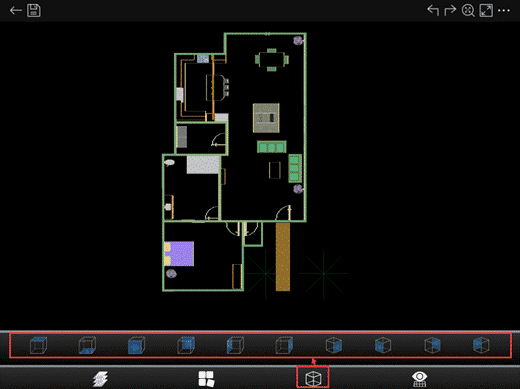

点击“视角”功能，会出现十个不同方向视角，你可以选择任何一个视角查看，方便全方位浏览3D模型
